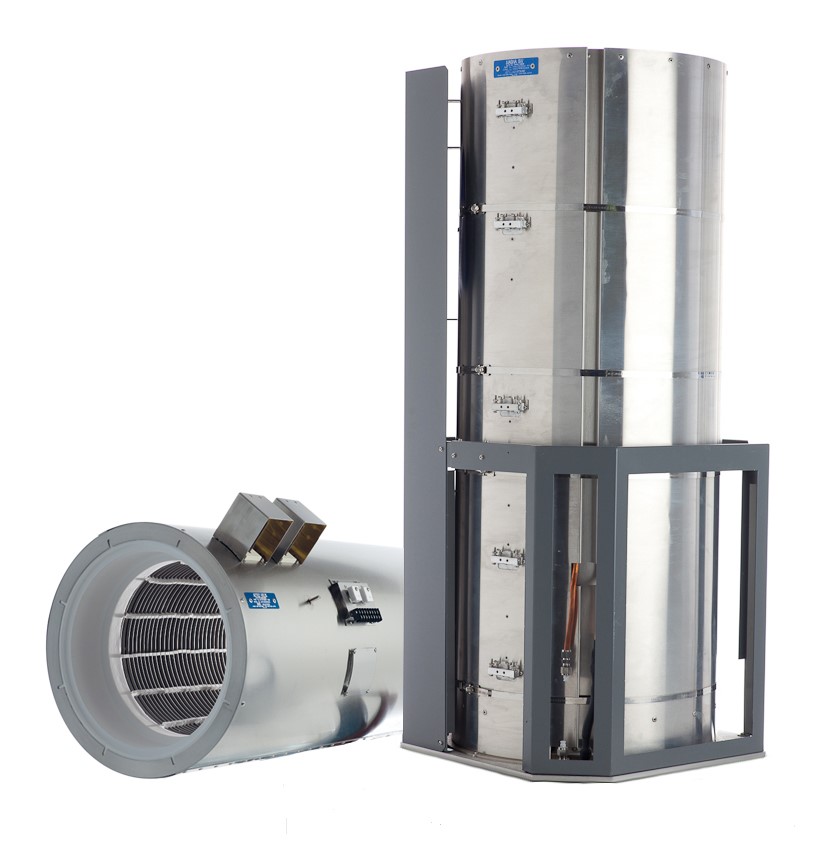

水平扩散组件和垂直扩散组件

Fibrothal®扩散组件有轻型和重型两种规格,可根据其预期用途设计成水平或垂直方向。

选择使用水平炉还是垂直炉取决于多个因素,包括所采用的具体半导体制造工艺以及晶圆厂的生产目标。每种炉型各有其优缺点,选择时可能会受到晶圆尺寸、工艺需求以及整体制造流程等因素的影响。

在实际应用中,半导体制造中同时使用水平炉和垂直炉,选择取决于制造工艺的具体需求与限制。每种炉型都有其适用的工艺范围,制造商通常会在生产设施中结合使用这两种炉型,以满足不同的工艺要求。

更多信息请

保持联系

产品信息

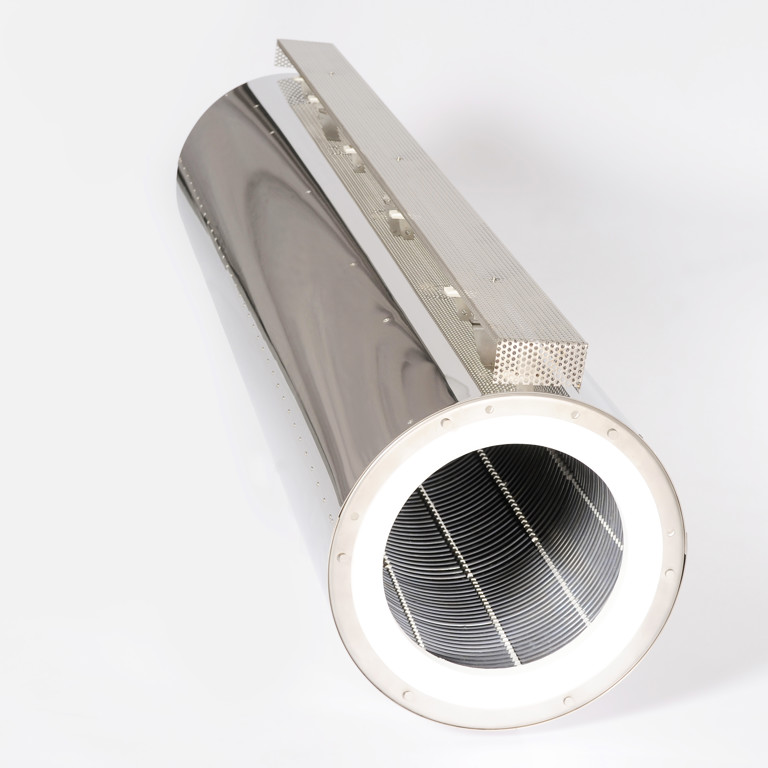

水平组件

  • 组件通常适合尺寸≤200毫米的晶圆。
  • 常压工艺的温度范围可在 600 至 1,350°C(1,112 至 2,462°F)之间。
  • LPCVD(低压化学气相沉积)工艺的温度范围可在 300 至 1,000°C(572 至 1,832°F)之间。
  • 水平设备的操作程度较为依赖人工,通常未在客户的制造单元中集成自动化系统。
  • 水平组件通常有3~5个控制区。

垂直组件

  • 组件通常适合尺寸≥200毫米的晶圆。
  • 常压工艺的温度范围可在 600 至 1,350°C(1,112 至 2,462°F)之间。
  • LPCVD(低压化学气相沉积)工艺的温度范围可在 300 至 1,000°C(572 至 1,832°F)之间。
  • 客户制造单元内的设备高度自动化。
  • 垂直组件通常有4~7个控制区。

相关产品

您感兴趣的其他产品

轻型扩散组件

轻型加热组件由冷加工成正弦波形或弹簧状线圈的细丝构成。"轻型"指的是在组件结构中使用细直径电阻丝。这种结构对于实现杂质在半导体材料中的精确、可控扩散具有关键作用。
查看产品详情

重型扩散组件

重型加热组件由较粗的电阻丝热加工成圆柱形后进行绝缘并封装而成。这些组件可设计为具有不同数量的加热区,以在各种应用中提供稳定可靠的加热性能。电阻丝通过热卷制并施加特定、可控的功率,以确保内径精度并降低…
查看产品详情
