挑战
工厂的每个操作阶段都经由已获认证的质量保证体系进行监控,以确保提供始终如一的高质量产品。

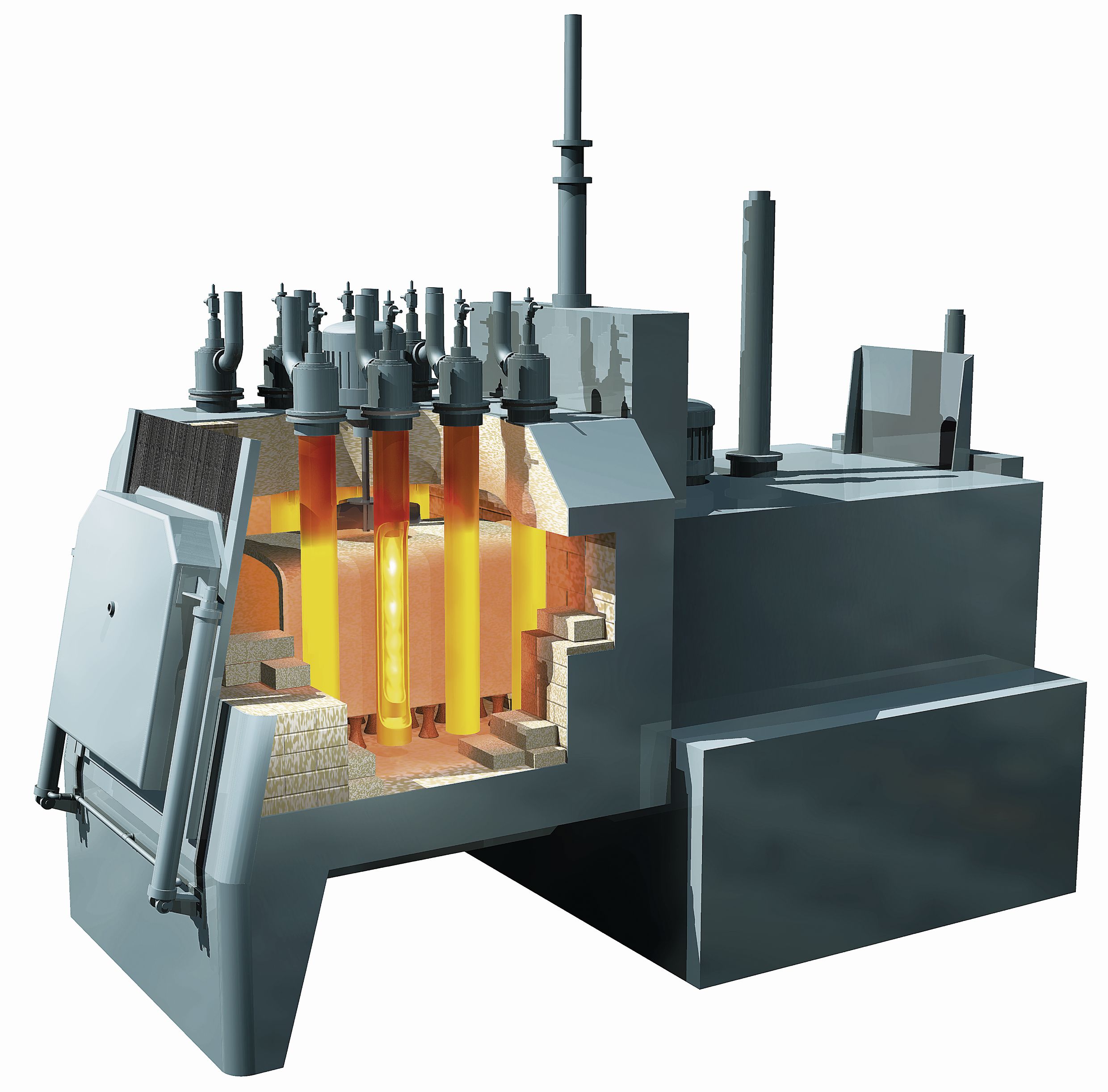

该车间配备了两台燃气式均热炉,每台额定功率约为 322 kW/h(110 万 BTU),用于热处理工具部件,主要是在 430°C 到 1040°C (800 - 1900°F) 的温度下在吸热保护气氛中进行渗碳和碳氮共渗。
焙烧循环时间在 1 到 10 小时之间。 每个低热质量保温炉由 7 个单端换热式 (SER) 辐射管燃烧器进行加热。
这些燃烧器原来装有镍铬合金的内管和外管,平均使用寿命约为 6 年。
解决方案

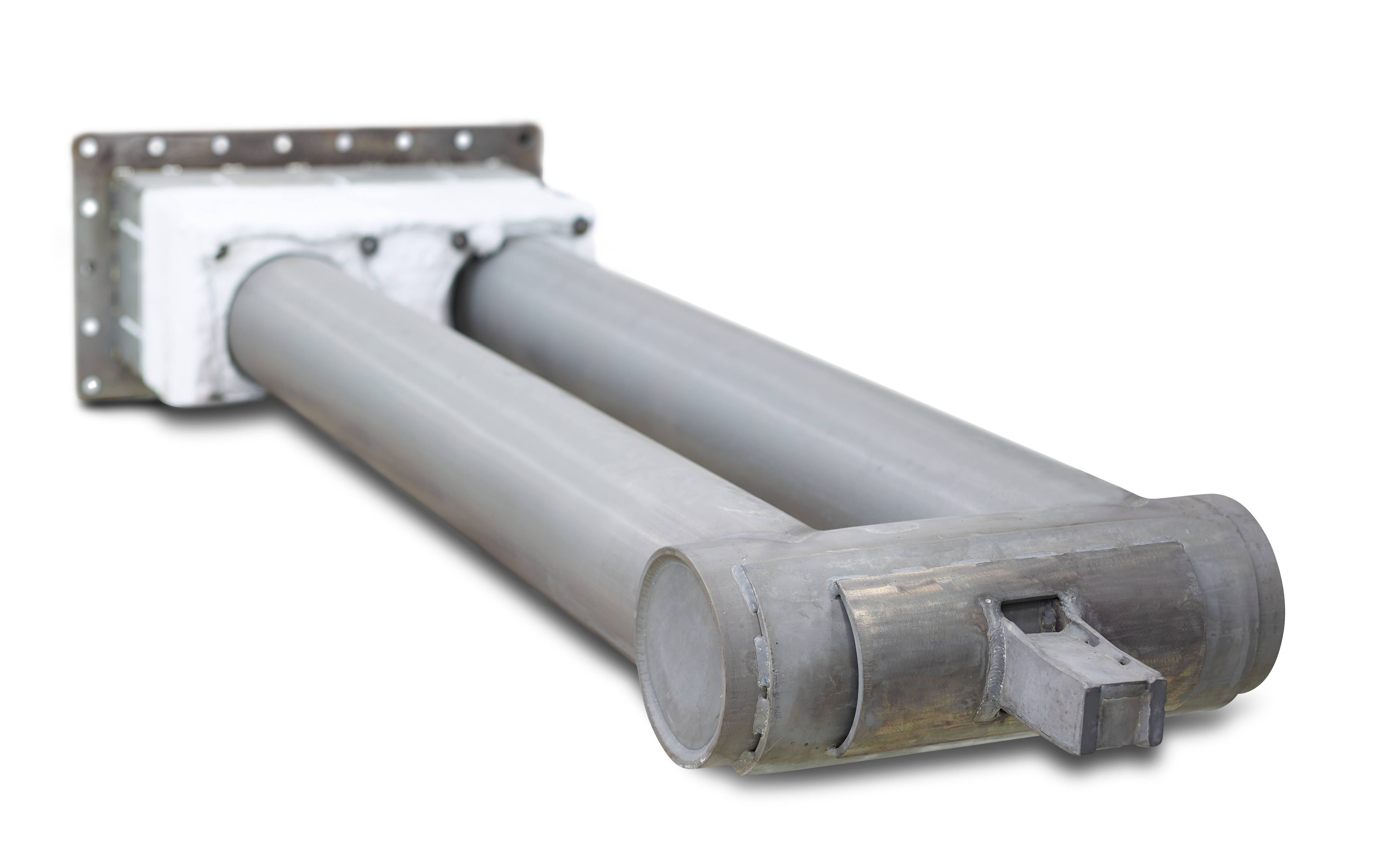

决定为其中一台炉子配备 Kanthal® APM 合金辐射管,以提高加工速度,并实现更高温度的焙烧循环。
为了实现提高生产效率的目标,将燃烧器功率增加了 30%。 持续监控和调节燃烧器设置,以保持最佳的燃烧稳定性和系统性能。
所选用的 Kanthal® APM 管与所更换的旧镍铬管的尺寸相同,外径为 154 mm (6.06 in),内径为 142 mm (5.59 in),长度为 1257 mm (49.5 in)。
内管与原来的尺寸大小相同,这样有利于直接过渡。 Kanthal® APM 管上的负载高达 5.45 W/cm2 (120 BTU/in2),炉温在达到 1040°C (1900°F) 时的外管温度为 1170°C (2140°F),超出了镍铬管的耐高温能力。
Kanthal® APM 是一种弥散强化铁素体高温合金,采用粉末冶金工艺制造。 该类管特点是无缝挤压式,不用焊接,提供预氧化,可在渗碳气氛中安装。 Kanthal® APM 表面形成的氧化铝保护管不受渗碳的影响。
成果
这些特性与 Kanthal® APM 的更高工作温度能力 (1250°C (2280°F)) 相结合,管的使用寿命要比镍铬合金管长 3 – 5 倍。
基于第一台炉子的成功实验,Lark Heat Treating 决定将其第二台均热炉也改造成 Kanthal® APM 管。
此外,Lark 的热处理车间还配备了 5 台 Ipsen IQ 炉,其中 4 台为燃气发火炉,根据不同的炉型,配备了 6 - 12 个 SER 辐射管燃烧器,以及 1 台由安装在辐射保护管内部的卡口式金属元件加热的电单元炉。
为了延长管的使用寿命和提高生产力,Lark 正在将这些炉中目前使用的 330 根不锈钢合金辐射管全部更换为 Kanthal® APM。
