KIMAB是一家腐蚀和金属研究机构,位于瑞典斯德哥尔摩市中心,为瑞典钢铁工业和其它研究机构提供信息服务、技术和制造支持、材料和材料加工开发、产品设计和开发、咨询以及各种材料测试服务。

挑战

KIMAB实验室配备现代化综合测试设备体系,涵盖不同类型的真空/气氛炉及完整雾化装置。1995年底,KIMAB开始寻找一种新的管式炉,用于在不同炉内气氛中测试粉末金属样品和其它材料。

他们使用的旧炉子使用金属元件加热,最高工作温度为1200°C(2190°F),但已普遍磨损。他们现有的另一个管式炉是用碳化硅元件加热的,实际温度可达1500°C(2730°F),但存在加热不均匀和元件消耗量大的问题。

新炉要求最高温度至少达到1550°C(2820°F),并需具备快速加热和冷却的能力、便捷的编程功能,且最好配备金属工作管。他们对陶瓷管的使用体验并不完全满意,因为陶瓷管寿命有限,且容易因热冲击而破裂。

解决方案

对更高效能有着严苛要求的Kanthal康泰尔, 凭借其在自有材料测试设施中丰富的多种加热系统经验,应邀提供解决方案,推荐采用 Superthal™ 加热模块以及由 Kanthal® APM 合金制成的工作管。

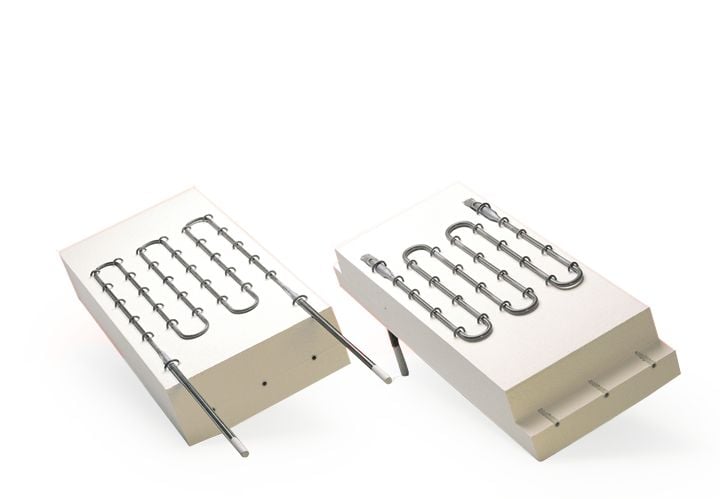

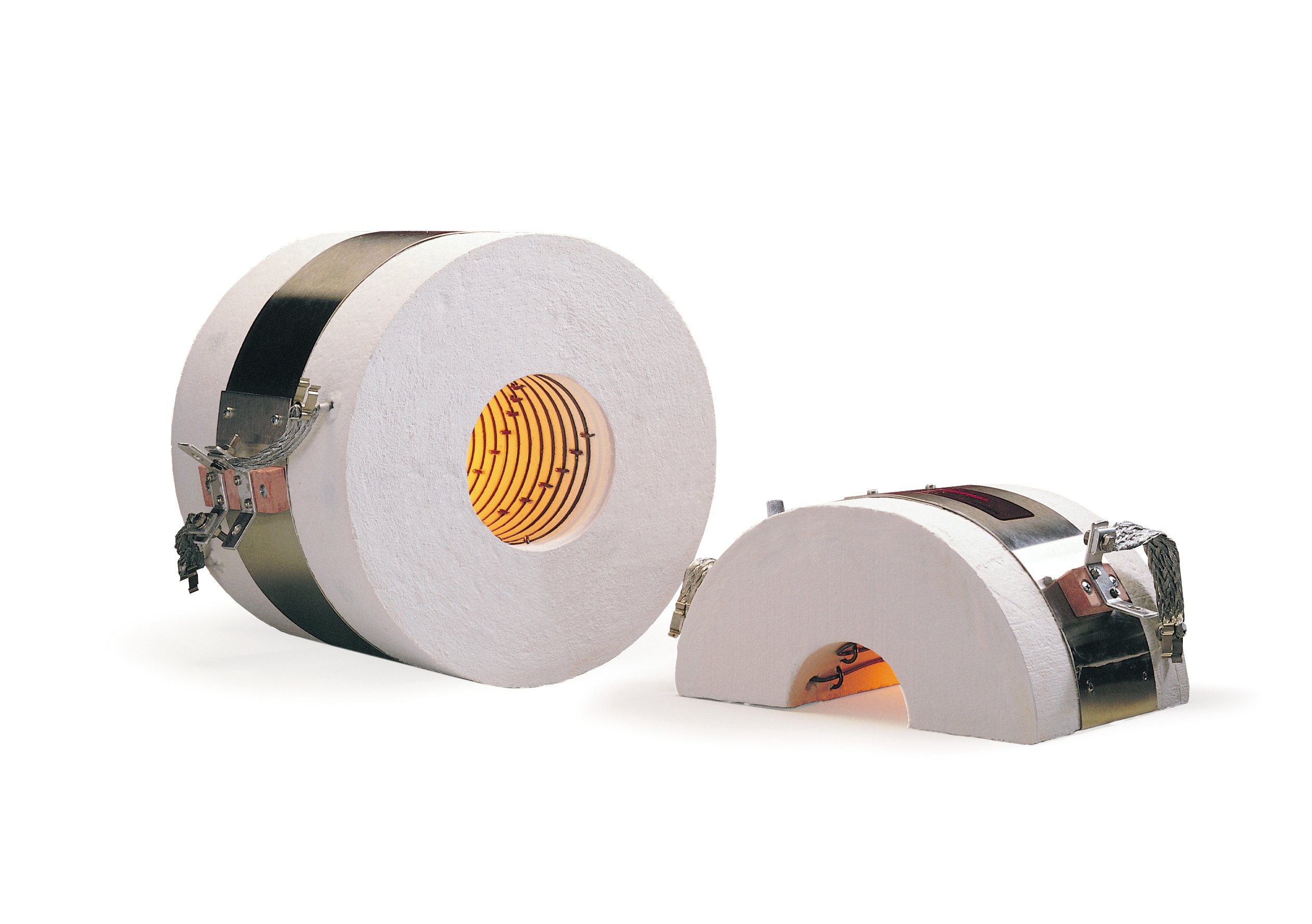

Superthal是一系列即装即用的加热单元,带有集成了陶瓷纤维的Kanthal® Super二硅化钼(MoSi2)加热元件。该系列产品种类丰富,提供管状、半壳式或面板式模块,最大工作温度根据设计不同为1500–1600°C(2730–2910°F)。本案例中选择了半壳式设计,便于打开炉体。

该金属管由著名的 Kanthal® APM FeCrAl 合金通过特殊工艺制成,赋予其优异的高温抗氧化性能和形状稳定性。该管最高可使用温度达1250°C(2280°F)。加热室外部,管体采用水冷方式,管端焊接有用于引入不同气体和真空的接口。加热元件以串联方式直接连接电网电压,因此无需变压器。功率由可控硅控制器自动调节。

结果

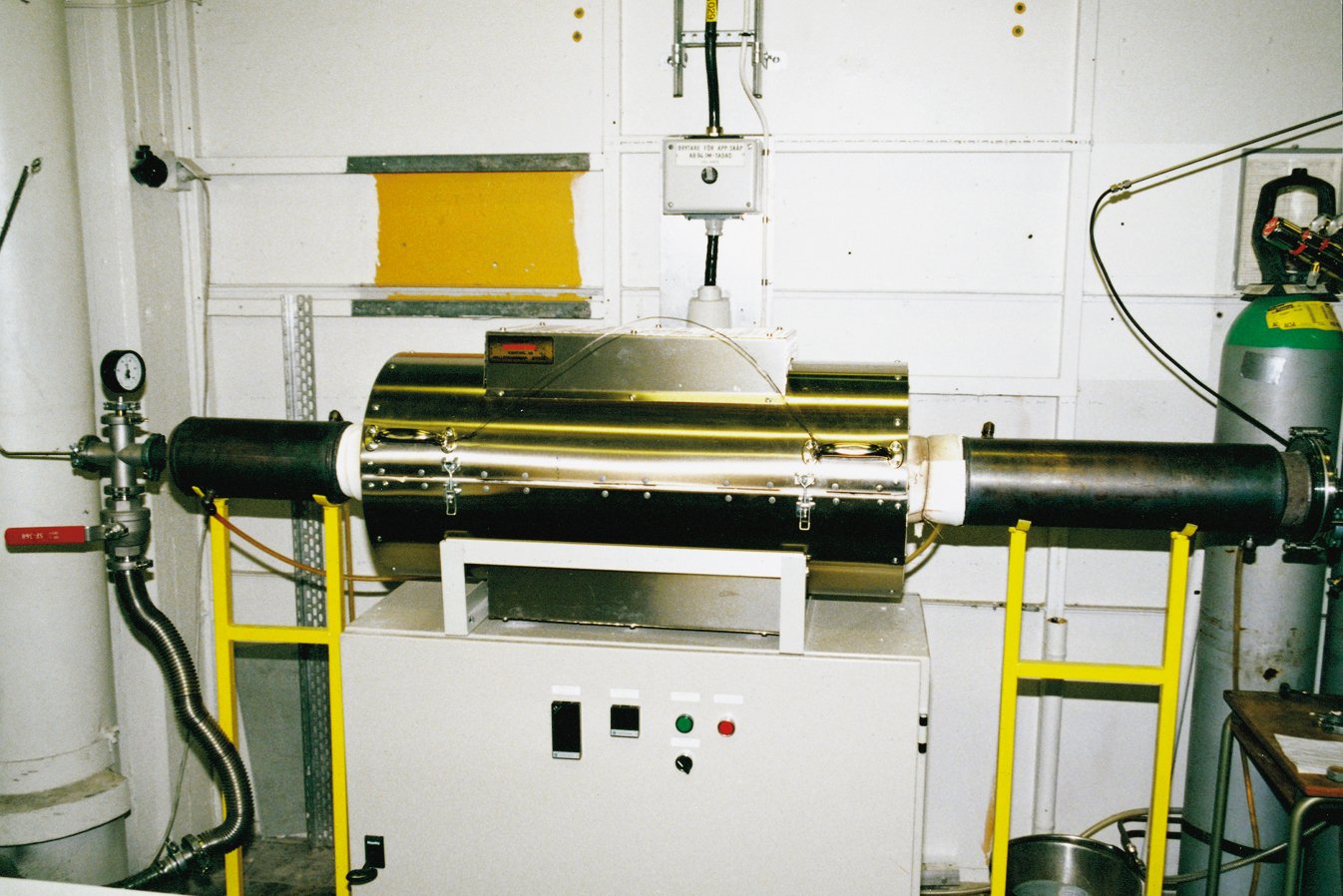

新型炉易于调节,升温快,可以进行非常精确的测试操作。最高温度1550°C(2820°F)可在30分钟内达到。炉管内放置在氧化铝容器中的多达60个样品可同时进行测试,而之前的方法需要将样品封装在玻璃中以控制气氛。如今,炉管在引入受控的氮气、氢气或两者混合气氛之前,会先通过真空和氩气“清洗”。这样,精密的测试操作不仅速度更快,而且控制精度也有显著提升。

炉子中间200毫米(7.9英寸)区域的温度均匀性约为±3°C(±5.4°F)。样品在炉管内易于操作,例如加热循环结束后可以移动到较冷的区域。金属炉管在热冲击方面没有遇到任何问题。到目前为止,KIMAB已将炉温操作至1250°C(2280°F),且他们正准备在配合陶瓷工作管时使用更高温度。
