LPCVD(低压化学气相沉积系统):先进半导体器件的精密工程

LPCVD工艺凸显了半导体行业对精度的追求,使制造商能够设计出具有定制特性的薄膜,这对不断发展的电子元件领域至关重要。

LPCVD广泛应用于半导体行业,可沉积氮化硅、二氧化硅和多晶硅等材料。LPCVD的可控性以及实现精确厚度和均匀性的能力,使其成为先进半导体器件制造的基石。与其它化学气相沉积方法相比,LPCVD在较低的压力下运行,可确保对薄膜特性的精细控制。

工艺简述

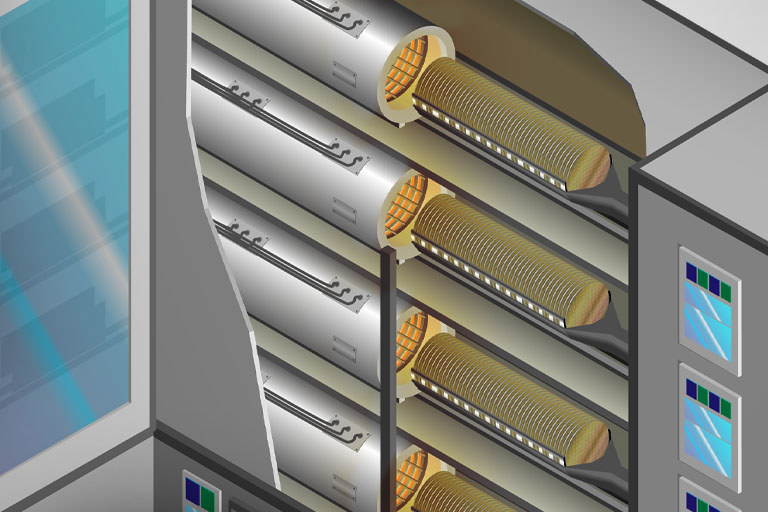

该工艺首先将精心选择的前驱气体引入真空室,在低压和低温条件下发生受控化学反应。这些反应的结果是在硅晶片表面沉积一层薄膜。薄膜的生成速度和均匀性得到精确调节,从而提供了制造具有特定电气或结构特性的半导体器件所必需的控制水平。

顶级解决方案,专业支持保障

Caption图注:Tyke Johnson,Kanthal康泰尔产品线经理。LPCVD工艺对于确保半导体器件具有一致的材料纯度至关重要,这有助于防止出现可能对其电气、结构和热特性产生负面影响的缺陷。这些器件对工艺参数变化高度敏感,因此必须达到或超过LPCVD工艺的行业标准,以确保电子元件具备可靠性、高性能和长使用寿命。此外,保证对真空环境中化学反应的绝对控制也至关重要,因为LPCVD参数的任何偏差都可能导致意外反应,这凸显了在这些工艺中进行严格质量控制的必要性。

“我们打造高质量产品的良好声誉使我们成为半导体和工业加热行业中值得信赖的品牌。我们的产品在全球范围内得到广泛应用,我们也很自豪能为客户提供专家团队的专业技术支持。”Kanthal康泰尔产品线经理Tyke Johnson表示:“Kanthal康泰尔的方法植根于多年的经验,并以精益制造原则为指导。因此,我们能够提供符合客户严格标准的一流产品。”

我们坚定不移地致力于为客户提供高品质的加热解决方案。

“在Kanthal康泰尔,质量始终是第一位。我们通过过程检查、用于确保安全运输的定制包装和严谨细致的文档管理来确保品质的一致性。我们坚定不移地致力于为客户提供高品质的加热解决方案。对我们而言,这关乎可靠性、专业性和提供优质产品与服务的承诺。”Johnson补充道。

LPCVD可以沉积几种关键材料,其中每种材料在半导体器件制造中都有特定用途:

多晶硅:

PLPCVD通常用于在硅晶片上沉积多晶硅薄膜。在这一工艺中,含硅的前驱气体被引入真空室,经过受控化学反应,在硅片表面形成一层多晶硅薄膜。

多晶硅被广泛应用于半导体器件的制造,特别是薄膜晶体管(TFT)的制造,以及作为集成电路中的栅极材料。

氮化物:

LPCVD也可用于氮化物薄膜的沉积,通常是氮化硅(Si3N4)。氮化物的沉积过程是在低压环境下,使含氮前驱气体与含硅前驱物发生受控反应。

氮化硅薄膜可用作半导体器件的绝缘层、扩散屏障和保护层。氮化硅薄膜在提高电子元件的可靠性和性能方面具有重要意义。

掺杂多晶硅:

通过LPCVD进行掺杂多晶硅沉积意味着同时将含有硅元素和掺杂元素的前驱体气体引入真空室。由此产生的化学反应会在晶片表面沉积出一层具有可控掺杂浓度的多晶硅薄膜。

掺杂多晶硅可用于各种半导体应用,包括制造电阻器、电容器和其它需要精确控制导电性的元件。

从本质上讲,LPCVD 实现了对材料的可控沉积,从而助力构建半导体器件复杂的结构与功能。这些工艺展示了 LPCVD 在调控材料特性方面的多样性,满足了现代电子电路中多种元件集成所需的定制化性能要求。

Read more

近期文章

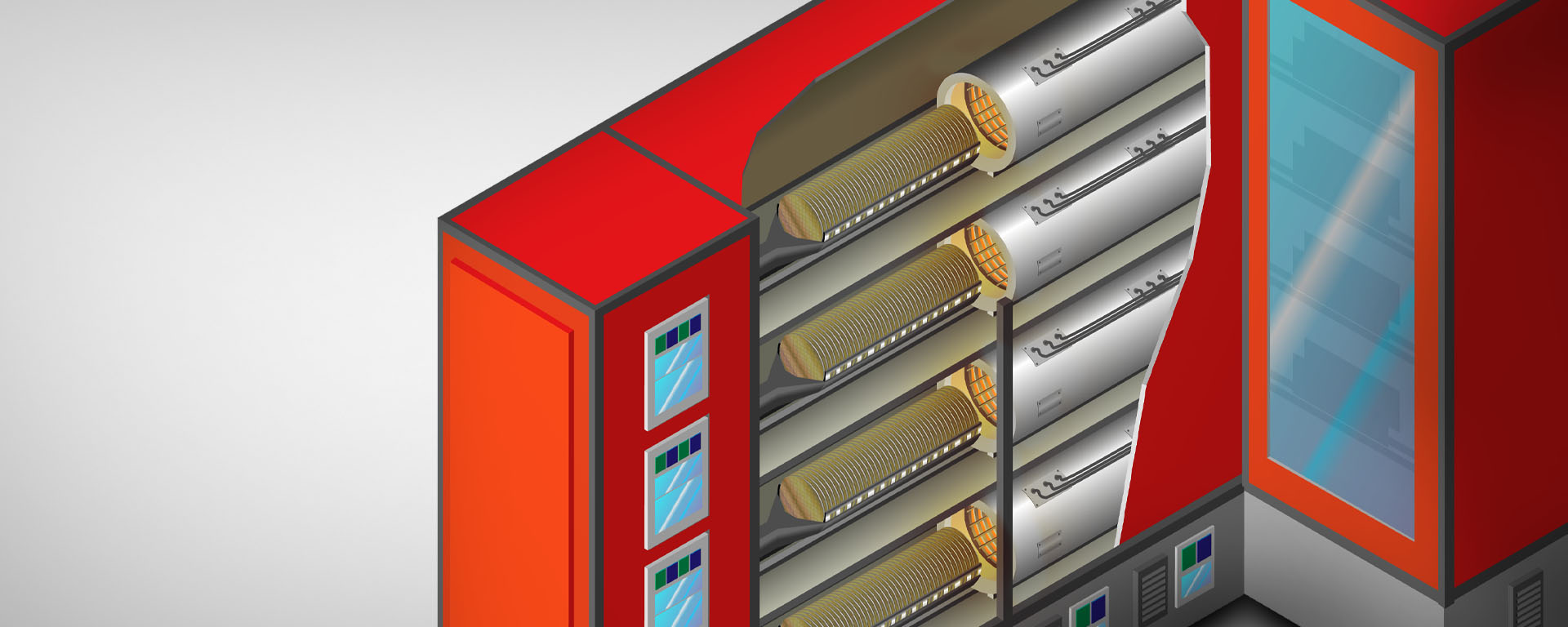

常压工艺流程如何塑造高性能半导体器件的精密制造
